在高温隔热材料领域中，氧化铝纤维毯和硅酸铝纤维毯是两类常见的工业保温产品，二者均以耐高温、低导热为核心特性，广泛应用于冶金、化工、陶瓷、电力等行业。

但由于原料成分、制备工艺及微观结构的差异，它们在性能参数、适用场景及综合成本上存在显著区别。今天就以下从多个维度系统对比两者的核心差异，帮助用户根据实际需求精准选择。

区别一：成分含量差异性

氧化铝纤维里的氧化铝含量为70%以上，而硅酸铝纤维里的氧化铝纤维含量为55%以下，由此可见，氧化铝含量的不同是他们在产品界定上最主要的区分，含量不同也直接导致了它们的耐温不同。一般情况下，氧化铝含量越高，耐温就会越高。

区别二：制备技术差异性

硅酸铝纤维是采用熔融法制备而成，为了增高耐火度，氧化铝含量增加到了40%以上，硅酸铝的熔融工艺温度为2100℃，成纤方法为喷吹或者离心甩丝法，使用温度一般为800℃-1100℃左右。但随着加入的氧化铝含量大于55%以上，会导致熔体的表面张力过大，难以纤化，因此，硅酸铝纤维中的氧化铝含量被限制在55%以下。

氧化铝纤维采用的是‘溶胶-凝胶’制备工艺。首先将可溶性铝，硅盐，制成具有一定粘度的胶体溶液，在低温下，通过特殊工艺的喷吹或甩丝的方法成纤，再经过高温热处理转变晶相，制成了多晶态氧化铝纤维，氧化铝含量一般在72%-99%，长期耐温在1600℃以上，并且在长期高温下耐热稳定，使用寿命成几何倍提高。

区别三：使用寿命差异性

要想在高温环境下长期使用，其中最关键的两个指标为：高温下的尺寸稳定性和加热后的纤维强度。

1.高温下尺寸稳定性

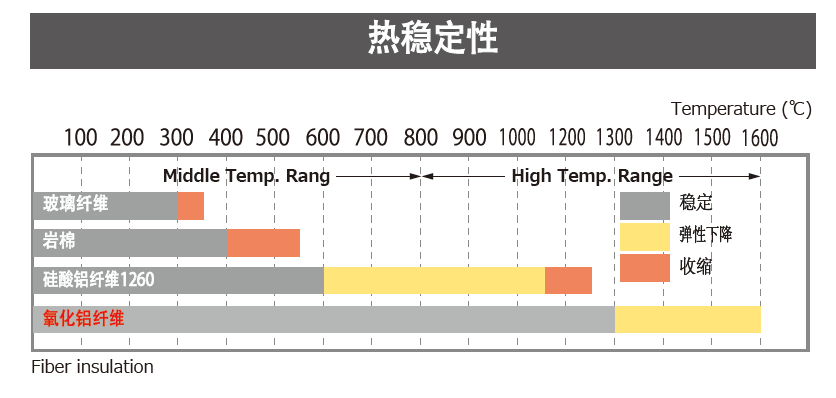

多纤维产品热稳定性实验数据

根据该组实验数据表明，1260硅酸铝纤维，超过600℃弹性下降，1100℃开始收缩，氧化铝纤维1300℃下性能良好，超过1300℃弹性下降，1600℃依旧保持稳定产品状态。数据反映出，氧化铝纤维在1300℃及以下高温环境下性能良好，在1600℃高温环境下依旧稳定，相对使用寿命更长。

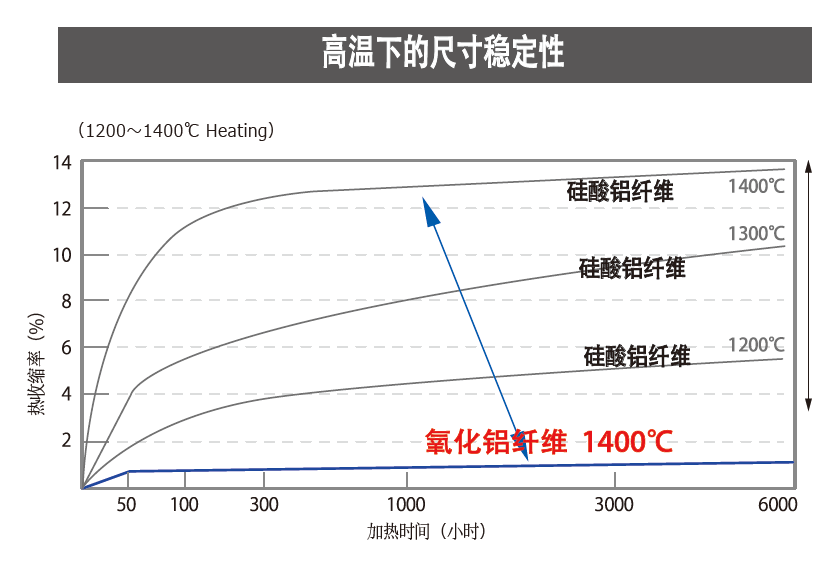

硅酸铝纤维与氧化铝纤维高温下尺寸热稳定性数据

该组数据是两种纤维产品在1200℃-1400℃高温下，长期加热600小时后得到的热收缩率数据。可以看出，氧化铝纤维在1400℃长期加热50小时后，热收缩率基本维持在1%左右，之后上升曲线几乎不变，1260硅酸铝纤维在1200℃的热收缩率大概在5%左右，1400℃大概在13.8%左右。数据表明，氧化铝纤维在1400℃及以下的高温环境中，尺寸稳定性优越，相对使用寿命更长。

2.纤维强度保留率

要想在高温环境下长期使用，同时需要具备良好的承载力，即良好的纤维强度。

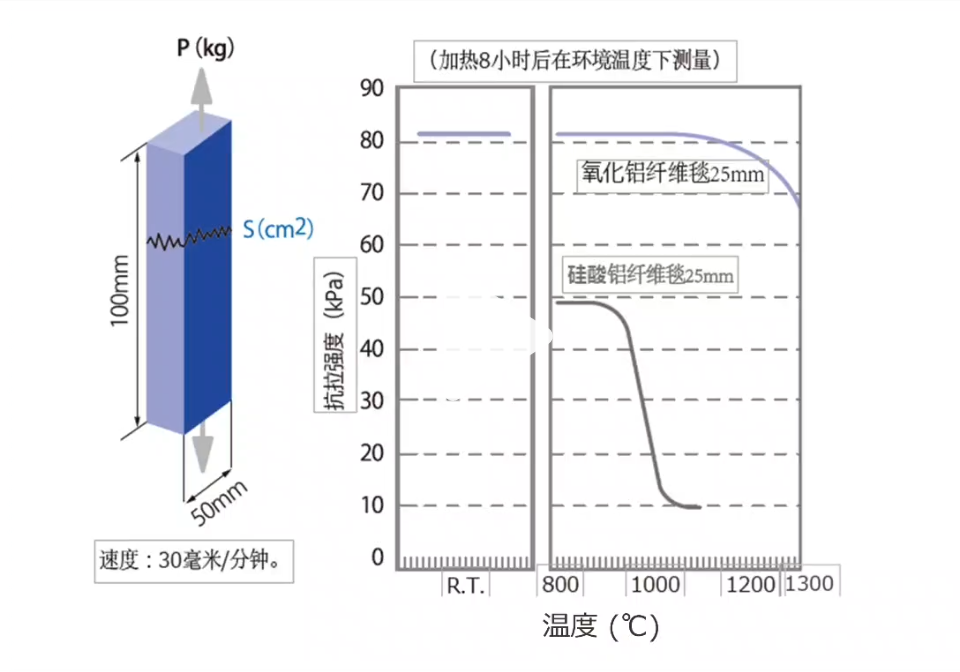

硅酸铝纤维与氧化铝纤维高温下加热8小时抗拉强度实验数据

本组实验数据是两种纤维制品在高温下加热8小时后的抗拉强度实验数据，数据显示，硅酸铝纤维毯室温强度49千帕，在900时强度开始下降，氧化铝纤维毯室温强度81千帕，在1200℃时强度有所下降，高温下的纤维强度差距明显。数据反映出，氧化铝纤维在高温环境中，长期承载力会更强，相对使用寿命更长。

东珩氧化铝纤维针刺毯

东珩自主研发了连续化短纤维针刺处理技术，氧化铝纤维在针刺工艺后，大大提高了纤维之间的交织程度，具有良好的抗分层能力，抗拉强度和韧性。目前已被广泛应用于工业窑炉炉衬，汽车催化器衬垫，高温包扎，密封材料等多种高温场景。
